Elpannor, tillbehör

Används för snabb och smidig anslutning i RELEKs mobila och flyttbara byggpanna, som har RELEK-artikelnummer 911130.

Kapsling med ineehåll för RELEK panna

Används för att blockera de utgångar, som inte används, på en RELEK elkassett.

Denna produkt ersätter (sedan augusti 2016) RELEKs två produkter 911120 och 911132.

Med denna adapter kan cirkulationspumpen "höjas", för att underlätta kabel-anslutning neråt.

Se även RELEKs kompletta elpanna: modell 911130.

Vid utbyte av cirkulationspump, på RELEKs elpannor, ska denna adapter användas, för att den nya cirkulationspumpens elanslutning ska få plats.

Utvändig gänga R25 (1 tum).

Reservdel till RELEKs elpannor, som är tillverkade från och med oktober 2020.

Reservdel till RELEK elpanna, gäller elpanna som är tillverkad från och med oktober 2020.

En säkerhetsventil är en fjäderbelastad ventil för att släppa ut eventuellt övertryck.

När systemtrycket stiger över angivet tryck, eller ett tryckslag uppstår, öppnar fjädern i säkerhetsventilen och släpper ut övertrycket, för att skydda systemet från skador.

Gänga:  3/4" / DN 20 (invändig gänga)

Reservdel till RELEKs elpannor.

Reservdel för RELEK elpannor.

På RELEK elpannor, tillverkade från och med oktober 2020, krävs en bussning (Art.nr 911424) för att påfyllningsdonet ska passa i samlingsröret (R20).

Reservdel till elpannor från RELEK, som är tillverkade från och med oktober 2020.

Reservdel för RELEKs elpannor.

Reservdel till RELEK elpanna - gäller elpannor som är tillverkade före oktober 2020.

OBS ! För RELEK elpanna tillverkad från och med oktober 2020 se Manometer med anslutning bakåt : 911552

Reservdel till RELEK elpanna - gäller elpannor som är tillverkade från och med oktober 2020.

OBS ! För RELEK elpanna tillverkad innan oktober 2020 se Manometer med anslutning nedåt : 911551

Lekande mutter, som ger en mer flexibel anslutning, med invändig gänga ¾"

Se även relaterad produkt, nedan.

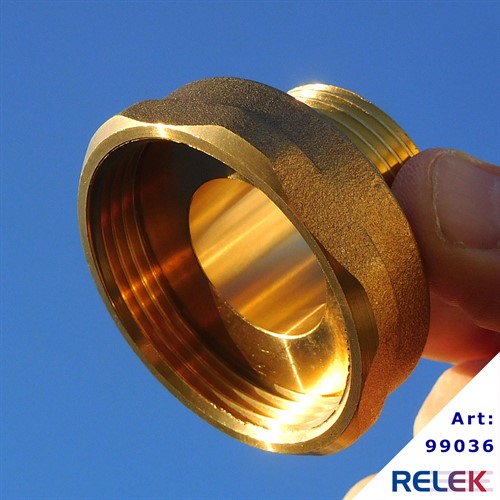

Utgången produkt:

ersätts av två olika RELEK-produkter:

911274 (sexkantsnippel) samt 99039 (Unionskoppling).

Denna reservdel har tidigare (fram till 2021) använts i RELEKs elpannor

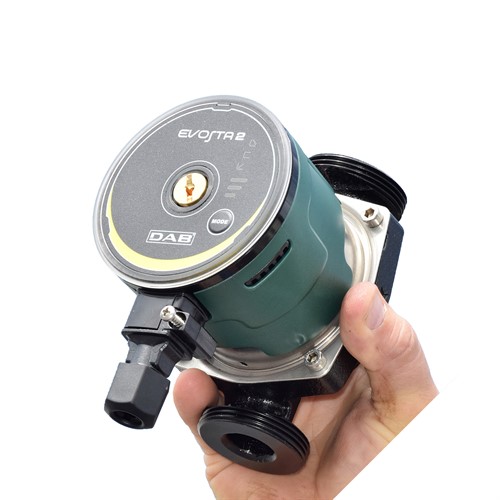

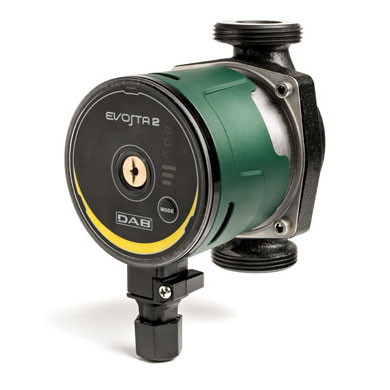

DAB EVOSTA 2:

Med denna cirkulationspump kan ni spara mycket energi, och den uppfyller gällande EU-direktiv (2015 års energikrav).

Cirkulationspumpen är utrustad med enfas-motor, med två typer av driftlägen: proportionellt differenstryck alternativt konstant varvtal.

Ett exempel:

Ni stänger hälften av era termostat-ventiler på elementen, i ett vattenburet system.

Denna cirkulationspump märker då att mot-trycket blir högre (mindre vattenmängd behöver pumpas runt) och justerar automatiskt ner varvtalet, till en lämplig nivå. Detta är ett smart sätt att spara energi - både automatiskt och enkelt.

Denna cirkulationspump är tystgående, och har 3 olika kapacitetslägen, för konstant varvtal och 6 olika lägen för dynamisk drift.

Installeras med horisontell motoraxel (se bild med mått).

Denna cirkulationspump har automatisk reglering av varvtalet, baserat på flödet som värmesystemet kräver just för stunden.

Uppfyller moderna krav

I ett vattenburet värmesystem driver cirkulationspumpen runt vattnet i värmekretsen - men gamla cirkulationspumpar drar mycket el och även bland nya moderna pumpar kan effektiviteten variera mycket.

Enligt nya EU-direktiv ska en elektronisk cirkulationspump användas i alla nyinstallationer.

Installation ska utföras av en behörig installatör.

_________________________________________________________

Läs mer om nya cirkulationspumpar: "Det är stora skillnader i energiförbrukning mellan olika cirkulationspumpar"

på webbsidan för Energimyndigheten

_________________________________________________________

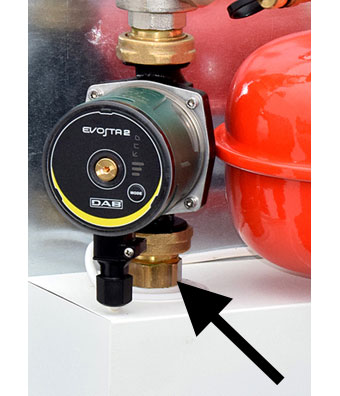

VIKTIGT !

Om denna cirkulationspump ska ersätta

en befintlig, äldre pump, på RELEKs elpanna,

måste  adaptern 911236 användas,

för att cirkulationspumpens

el-anslutning ska få plats (se bild, med pil).

___________________________________________________________________________________________________________________

Avstängningsventil med smutsfilter och stavmagnet,  för att avlägsna magnetiska och ickemagnetiska föroreningar.

Mer fakta:

• Invändig gänga DN25 (G1)
• Hus i förnicklad mässing
• PN 16
• Stavmagnet
• Utbytbar sil-korg, rostfri

Användning:

Avstängningsventil med smutsfilter för värmesystem, kylsystem, luft, eget vatten och andra media.

Ventilens ingående material är resistenta mot dessa. Vätska / luft ska gå enligt flödesriktning som visas med pil på ventilhuset.

Tryck och temperatur:

• Max arbetstryck: 16 bar
• Högsta arbetstemperatur: 100ºC
• Lägsta arbetstemperatur: -20ºC

Skötsel och underhåll:

Stäng ventil och rengör silkorg och magnet vid behov. Kulventilen bör manövreras med jämna mellanrum.

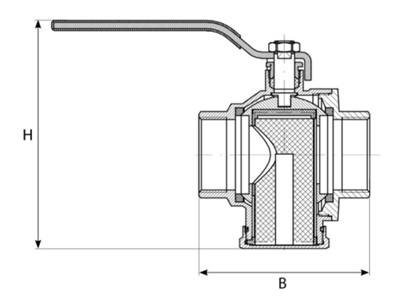

Mått:

Bredd: 78 mm, höjd: 112 mm (se skiss)

Gänga DN25 invändig.

Konstruktion:

Kulventil med handtag, anslutning invändig gänga DN25.

Inbyggt utbytbart smutsfilter (sil) med maskvidd 0,6 mm.

Stavmagnet 12.000 gauss, för uppsamling av magnetit.

O-ring mellan huv och hus.

Denna produkt, tillsammans med 911274, ersätter tidigare RELEK-produkt 99036 (som har utgått).

Produkten monteras på båda sidor om cirkulationspumpen, i RELEKs elpannor och golvvärmepannor (fr.o.m år 2022)

Denna produkt monteras ofta på båda sidor av en cirkulationspump, i ett värmesystem, för att enkelt och smidigt kunna stänga av vattnet och byta cirkulationspumpen.

Dessa packningar levereras tillsammans med cirkulationspumpar från RELEK. Om ni önskar fler packningar kan ni beställa fler av dessa.
