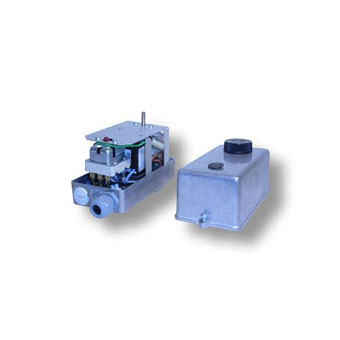

Kopplingsboxar med styrutrustning, Tradi

Funktion: 2-stegs termostat 30-90° och 3-poligt överhettningsskydd

Passar RELEKs 2-stegs-elpatroner, EP2-S och PP2-S med termostat och överhettningsskydd monterat på kopplingsboxens sida.

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning.

Dessa kopplingsboxar skyddar de elektriska anslutningarna, och reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Denna kopplingsbox, K8 TÖ1, har 1-stegs termostat 5-85° och 3-poligt överhettningsskydd.

Den passar alla RELEKs 1-stegs-elpatroner, EP1 och PP1, dock med undantag för golvvärme och elpatroner med termostat och överhettningsskydd monterat på kopplingsboxens sida.

Hysteresen för denna styrning är ganska stor: 10-12° C och används därför oftast i ackumulatortankar.

Lysdiod 400V, för indikering av termostat eller överhettningsskyddets funktion, finns som tillbehör: artikel-nr. 11290.

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning Dessa kopplingsboxar skyddar de elektriska anslutningarna.

Kopplingsboxarna innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Denna kopplingsbox, K8 TÖ2, har 2-stegs termostat 30-90° och 3-poligt överhettningsskydd. Den passar alla RELEKs 2-stegs-elpatroner, EP2 och PP2, dock med undantag för golvvärme och elpatroner med termostat och överhettningsskydd monterat på kopplingsboxens sida.

För golvvärme används en annan kopplingsbox, K8 TÖG2, artikel-nr: 11246

Lysdiod 400V, för indikering av termostat eller överhettningsskyddets funktion, finns som tillbehör: artikel-nr. 11290.

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning. Dessa kopplingsboxar skyddar de elektriska anslutningarna.

Kopplingsboxarna innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Denna kopplingsbox, K8 TÖK, har 2-stegs termostat 30-90°, 3-poligt överhettningsskydd och kontaktor för extern styrning. Den externa styrningen kan exempelvis vara en luftvärmepump, som inte orkar värma vid sträng kyla, och därför behöver värmetillskott.

Kopplingsboxen passar alla RELEKs 2-stegs-elpatroner, EP2 och PP2, dock med undantag för golvvärme och elpatroner med termostat och överhettningsskydd monterat på kopplingsboxens sida.

För golvvärme används en annan kopplingsbox, K8 TÖG2, best.nr: 11246

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning. Dessa kopplingsboxar skyddar de elektriska anslutningarna.

Kopplingsboxarna innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Denna kopplingsbox, K8 TÖK, har 2-stegs termostat 30-90°, 3-poligt överhettningsskydd och kontaktor för extern styrning.

Den externa styrningen kan exempelvis vara en luftvärmepump, som inte orkar värma vid sträng kyla, och därför behöver värmetillskott.

OBS ! Denna modell har termostat och kontaktor-styrning parallellt.  Det innebär att när extern styrning sker, är det endast överhettningsskydd som reglerar.

Kopplingsboxen passar alla RELEKs 2-stegs-elpatroner, EP2 och PP2, dock med undantag för golvvärme och elpatroner med termostat och överhettningsskydd monterat på kopplingsboxens sida.  För golvvärme används en annan kopplingsbox, K8 TÖG2, best.nr:  11246

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning. Dessa kopplingsboxar skyddar de elektriska anslutningarna.

Kopplingsboxarna innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Denna kopplingsbox, K8 TÖG2, passar RELEKs 2-stegs-elpatroner, EP2-G och PP2-G för golvvärme.

Lysdiod 400V, för indikering av termostat eller överhettningsskyddets funktion, finns som tillbehör: artikel-nr. 11290.

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning. Dessa kopplingsboxar skyddar de elektriska anslutningarna.

Kopplingsboxarna innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Lysdiod 400V, för indikering av termostat eller överhettningsskyddets funktion, finns som tillbehör: artikel-nr. 11290.

RELEK har utvecklat en rad olika kopplingsboxar med styrutrustning. Dessa kopplingsboxar skyddar de elektriska anslutningarna.

Kopplingsboxarna innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

Denna kopplingsbox, K8 TÖ4, passar RELEKs 4-stegs-elpatroner, PPS.

Lysdiod 400V, för indikering av termostat eller överhettningsskyddets funktion, finns som tillbehör: artikel-nr. 11290.

En kopplingsbox skyddar de elektriska anslutningarna.

RELEK levererar kopplingsboxar i olika modeller. De innehåller dessutom styrutrustning, som reglerar elpatronen och därmed temperaturen i vätskan, på ett säkert sätt.

De flesta kopplingsboxar för R50-huvud kan monteras på R32- och R40-huvud, med hjälp av en förminskningssats, se bild (RELEK-artikel nr 11273).

Lysdiod 400V, för indikering av termostat eller överhettningsskyddets funktion, finns som tillbehör: artikel-nr. 11290.

Används ofta för att manuellt ställa in olika effekter för en elpatron.

Ett exempel:

en 3kW elpatron i en båt kan behöva effekt-begränsas, när det finns begränsat med ström i en hamn (låg säkring). Med hjälp av denna stegbrytare kan elpatronen på 3 kW kopplas in i 3 st. steg om 1 kW vardera.

Samma funktion kan behövas vid uppvärmning i en husbil / husvagn, som kan ha begränsad tillgång till ström, t.ex. på en camping.

Denna funktion kan kombineras med en termostat och ett överhettningsskydd.

Kopplingsbox, K8, med styrutrustning. 4-stegs termostat, 3-poligt överhettningsskydd.

Kontaktor och 2-timmars elektronisk tidsspärr på halva effekten. Förberedd för effektvakt.
