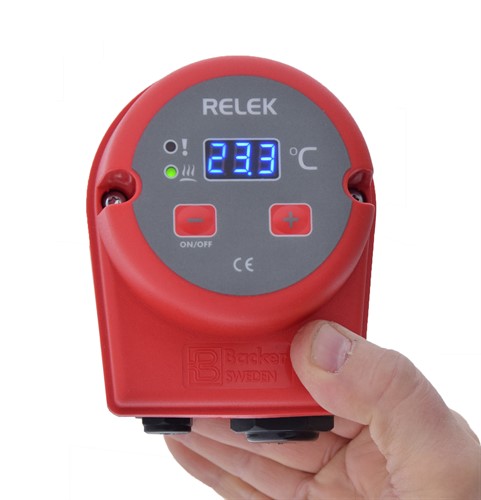

Elektronisk elpatron-styrning:

RELEKs elektroniska elpatron-styrning används ofta för att värma öppna kärl, exempelvis i bryggerier, stearinljus-tillverkning, vattenbad, varmhållning och liknande.

Denna elektroniska elpatronstyrning har två olika överhettningsskydd, ett mjukvarubaserat och ett bimetall-baserat, som via reläer bryter spänningen vid för hög temperatur.

I de fall installatören bedömer att produkten behöver kompletteras med ett mekaniskt överhettningsskydd, för att den totala installationen ska uppfylla önskad säkerhetsnivå, kan med fördel RELEKs artikel 11244S användas. 11244S är en komplett elpatronstyrning, innehållande både denna produkt, 11244, och ett tillägg: 11244KIT.

Mer fakta:

* Lätt att förstå, enkel att använda.

* Visar temperatur, aktiv värmare, samt eventuella larm / fel.

* Ställbar hysteres, (skillnad mellan till- och frånslag).

* Ingång för extern styrning, vilket gör den mycket flexibel.

* Torrkörnings-varning, vilket minskar risken för skador på elpatronelementet.

* Smidig, tar liten plats

____________________________________________________

I värmesystem, där elpatronen styrs av en äldre kopplingsbox, är det fördelaktigt att byta till denna elpatron-styrning.

Detta byte ger flera fördelar:

1/  tydlig visning av temperatur, via en digital display

2/  mer flexibla inställningsmöjligheter

3/  indikering av aktiv värmare

4/  flera övervakningssystem, som skapar en tryggare drift

Med hjälp av den potentialfria ingången, extern styrning, aktiveras / deaktiveras elpatronen enkelt och smidigt.

Det kan t.ex. vara en värmepump, som "kallar på hjälp" vid sträng kyla, eller en rumstermostat som styr golvvärmepannan som elpatronen sitter i.

Max. inställbar temperatur och överhettningsskydd kan ställas in, för att undvika skador på exempelvis golvvärmeslangar. Dessa inställningar görs av en elinstallatör.

Denna elpatron-styrning fungerar för både 230V och 400V.

För både enfas och trefas.

Passar till R50-elpatronelement, och även R32 och R40 om adapter används.

(Adapter har RELEK-artikelnummer: 11273)

För anslutning av denna produkt krävs enfas / trefas samt jord och nolla.

Mer info hittar ni i  RELEKs manual  (PDF, uppdaterad juli 2020).

Komplett elektronisk styrning:

Produkten består av en elektronisk elpatron-styrning (RELEKs artikel 11244, övre halvan i bilden), utökad med ett mekaniskt överhettningsskydd (undre halvan i bilden), monterat tillsammans, på en plåt.

Den elektroniska elpatronstyrningen har två olika överhettningsskydd, ett mjukvarubaserat och ett bimetall-baserat, som via reläer bryter spänningen vid för hög temperatur.

Denna kompletta elektroniska elpatron-styrning används ofta för slutna / trycksatta vätskesystem, där installatören bedömer att säkerhetsnivån, för den totala installationen, kräver ett mekaniskt överhettningsskydd.

I de fall ett öppet vätskesystem ska värmas, eller installatören bedömer att de interna överhettningsskydden räcker, för den totala installationen, kan elektroniska styrningen användas utan mekaniskt överhettningsskydd (se RELEKs artikel 11244 )

För att få en komplett elpatron kompletterar ni med ett elpatronelement, med önskad effekt, från RELEK.

Till denna produkt ansluter installatören ström utifrån, till överhettningsskyddet och nollan, som går vidare, via elektroniska styrningen, ut till elpatronelementet.

Det är alltid installatören som har ansvaret för den totala installationen, och gör bedömningen hur installationen ska utföras.

_________________________________________________________________

Mer fakta:

* Lätt att förstå, enkel att använda.

* Visar temperatur, aktiv värmare, samt eventuella larm / fel.

* Ställbar hysteres, (skillnad mellan till- och frånslag).

* Ingång för extern styrning, vilket gör den mycket flexibel.

* Torrkörnings-varning, vilket minskar risken för skador på elpatronelementet.

* Smidig, tar liten plats

____________________________________________________

Med hjälp av den potentialfria ingången, extern styrning, aktiveras / deaktiveras elpatronen enkelt och smidigt.

Det kan t.ex. vara en värmepump, som "kallar på hjälp" vid sträng kyla, eller en rumstermostat som styr golvvärmepannan som elpatronen sitter i.

Max. inställbar temperatur och överhettningsskydd kan ställas in, för att undvika skador på exempelvis golvvärmeslangar. Dessa inställningar görs av en elinstallatör.

Denna elpatron-styrning fungerar för både 230V och 400V.

För både enfas och trefas.

Passar till R50-elpatronelement, och även R32 och R40 om adapter används. (Adapter har RELEK-artikelnummer: 11273)

För anslutning av denna produkt krävs enfas / trefas samt jord och nolla.

Mer info hittar ni i RELEKs manual (PDF, uppdaterad 2020).

Styrutrustningen kan användas till alla RELEKs elpatronelement med R50-huvud eller via adaptrar till R32/R40 och CTC-fläns.

Max specificerad effekt vid 400V AC3 6kW (9A), men testad och uppmätt av tillverkaren för 9kW (16A) utan problem.

Vid 230V AC1 3kW (16A).

Kopplingsboxen har elektronisk inställning av önskad temperatur och hysteres som styrs exakt av en NTC-givare.

Läs mer om Hysteres i styrsystem (Wikipedia)

I kopplingsboxen finns 8 olika förprogrammerade driftsalternativ. Enheten har även inbyggd frostvakt-funktion.

Levereras med montagesats till RELEKs elpatroner med R50-huvud (se bild till höger).

Denna elpatronstyrning är anpassad för användning i Norge.

Levereras med montagesats till RELEKs elpatroner med R50-huvud (se bild till höger).

Detta är en variant, av RELEKs standard-modell, RK 31E, artikel 704601.
