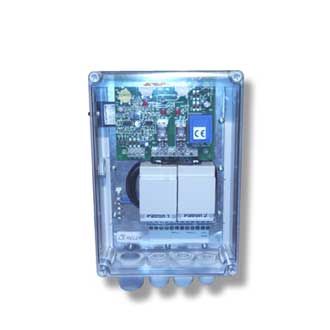

Effektvakter, 2-stegs

En effektvakt har som uppgift att övervaka och styra effektuttaget.

Effektvakten kontrollerar hur många ampere ström som flödar till varje fas, av de tre faserna, med syfte att reglera effektuttaget så att säkringarna håller.

Dessa effektvakter är konstruerade av RELEK, i Sverige.

Effektvakten "känner av" och mäter effektuttaget på de tre inkommande faserna i huset / fastigheten, med hjälp av strömkännare (ringtransformatorer).

Om effekt-utrymme finns, utan att överbelasta huvudsäkringarna, kommer effektvakten att koppla in den inställda effekten i två steg.

Effektvakt EV35-2, 16-35A 2-stegs, utan kontaktorer
22011

Produktbeskrivning - Effektvakt, 2-stegs

RELEK har konstruerat en flexibel effektvakt som internt är helt färdigkopplad, för inkoppling av elpatroner och andra förbrukare som kopplas bort i 2-steg, för att undvika överbelastning av huvudsäkringarna.

Kretskortet är svensktillverkat och har en stabil, analog konstruktion.

Funktion

Effektvakten mäter med hjälp av strömkännare (ringtransformatorer) den uttagna strömmen, för varje fas.

Den uppmätta strömmen jämförs elektroniskt med inställt strömvärde.

När strömuttaget överskrider det inställda värdet, exempelvis vid samtidig inkoppling av spis, tvättmaskin mm, kopplas förvalda effekter ur i 2 steg. Återinkoppling sker stegvis när strömuttaget anpassats till den inställda nivån (huvudsäkringens storlek).

Effektvakterna har inbyggd 2 h-spärr enligt Elverksföreningens rekommendation för effektinkoppling efter strömavbrott som varar mer än 3 min.

Alla effektvakter med kontaktor har CMC brumfria kontaktorer 20A.

Huvudbrytaren där sådan finns är godkänd för 40A.

Det går att beställa kretskort med 35-63A inställning och huvudbrytare 63A.

Strömtransformatorer ingår (syns i bilden ovan).

Effektvakt EV35-2K, 16-35A 2-stegs med kontaktorer
22012

Produktbeskrivning - Effektvakt, 2-stegs

RELEK har konstruerat en flexibel effektvakt som internt är helt färdigkopplad, för inkoppling av elpatroner och andra förbrukare, som kopplas bort i 2-steg, för att undvika överbelastning av huvudsäkringarna.

Kretskortet är svensktillverkat och har en stabil, analog konstruktion.

Funktion

Effektvakten mäter med hjälp av strömkännare (ringtransformatorer) den uttagna strömmen, för varje fas.

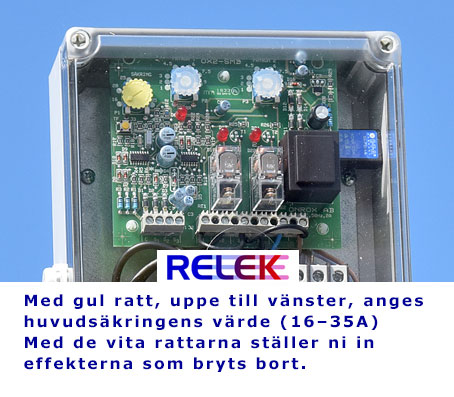

Bild som visar ratt för att ställa in värde för huvudsäkringar på Effektvakt modell EV 35-2KInställning av huvudsäkringen storlek (16-35 A), samt effekt som ska brytas bort (1-9 kW), görs via reglage / potentiometrar på kretskortet (se bild till höger).

Den uppmätta strömmen jämförs elektroniskt med inställt strömvärde.

När strömuttaget överskrider det inställda värdet, exempelvis vid samtidig inkoppling av spis, tvättmaskin mm, kopplas förvalda effekter ur i 2 steg. Återinkoppling sker stegvis när strömuttaget anpassats till den inställda nivån (huvudsäkringens storlek kontra bortbruten effekt).

Effektvakterna har inbyggd 2 h-spärr enligt Elverksföreningens rekommendation för effektinkoppling efter strömavbrott som varar mer än 3 min.

Alla effektvakter med kontaktor har CMC brumfria kontaktorer 20A.

Huvudbrytaren där sådan finns är godkänd för 40A.

Det går att beställa kretskort med 35-63A inställning och huvudbrytare 63A.

Strömtransformatorer ingår (se bilden ovan).
