Produktbeskrivning - Effektvakt, 2-stegs
RELEK har konstruerat en flexibel effektvakt som internt är helt färdigkopplad, för inkoppling av elpatroner och andra förbrukare som kopplas bort i 2-steg, för att undvika överbelastning av huvudsäkringarna.
Kretskortet är svensktillverkat och har en stabil, analog konstruktion.
Funktion
Effektvakten mäter med hjälp av strömkännare (ringtransformatorer) den uttagna strömmen, för varje fas.
Den uppmätta strömmen jämförs elektroniskt med inställt strömvärde.
När strömuttaget överskrider det inställda värdet, exempelvis vid samtidig inkoppling av spis, tvättmaskin mm, kopplas förvalda effekter ur i 2 steg. Återinkoppling sker stegvis när strömuttaget anpassats till den inställda nivån (huvudsäkringens storlek).
Effektvakterna har inbyggd 2 h-spärr enligt Elverksföreningens rekommendation för effektinkoppling efter strömavbrott som varar mer än 3 min.
Alla effektvakter med kontaktor har CMC brumfria kontaktorer 20A.
Huvudbrytaren där sådan finns är godkänd för 40A.
Det går att beställa kretskort med 35-63A inställning och huvudbrytare 63A.

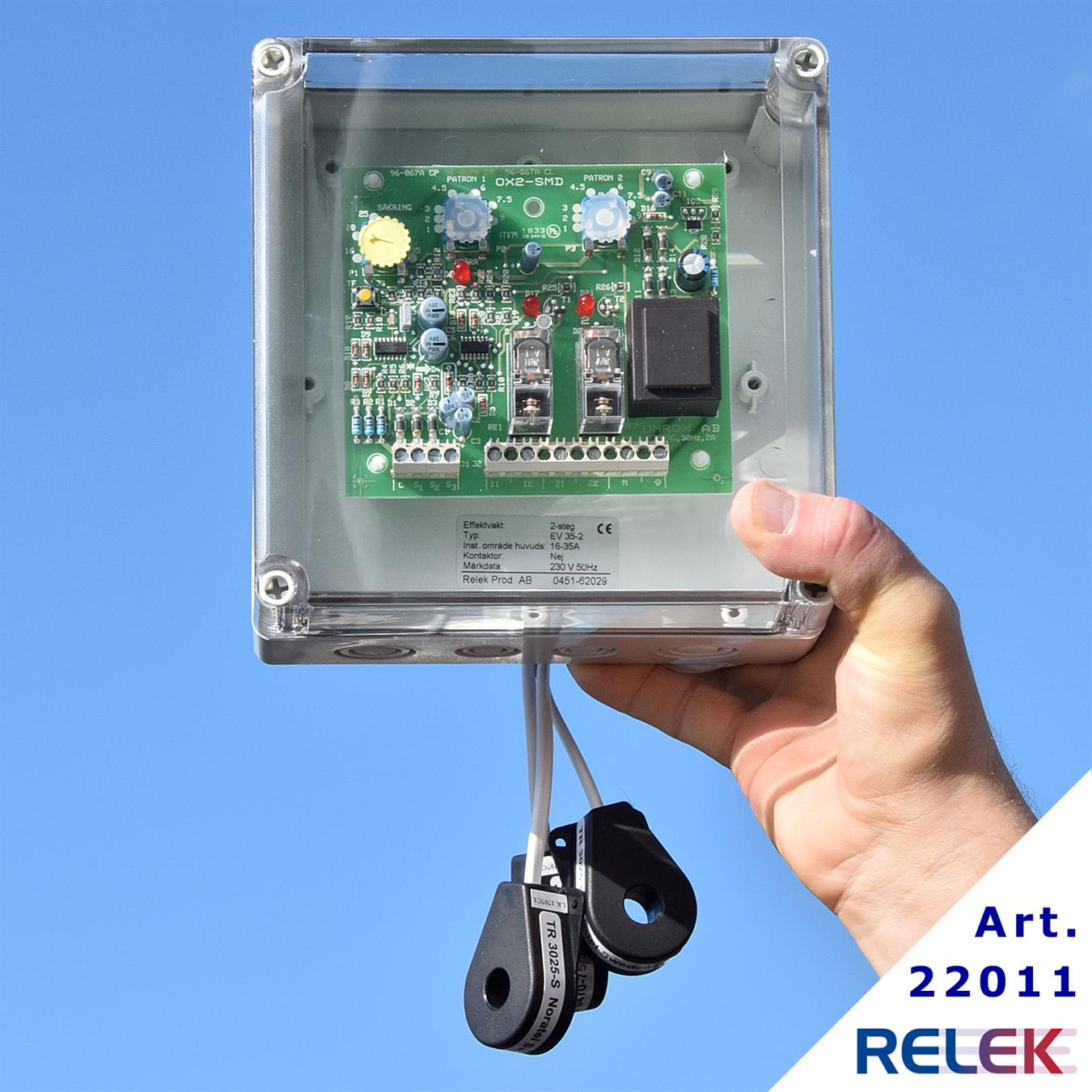

Strömtransformatorer ingår (syns i bilden ovan).
