Kretskort

Enligt Elverksföreningens rekommendationer ska maximalt 6 kW återinkopplas efter ett strömavbrott (som varar mer än 3 min).

Effekt över 6 kW ska fördröjas / spärras i 2 timmar.

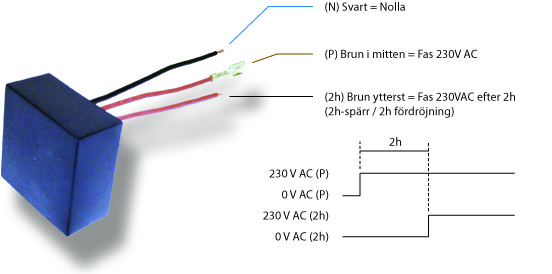

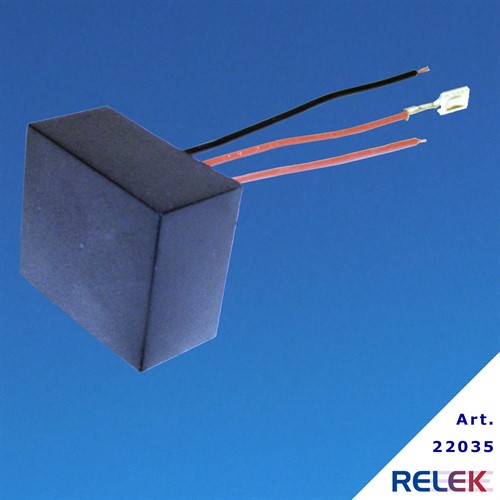

Modul för 2 timmars fördröjning används om effekvakt inte behövs, denna produkt kallas även 2h-spärr.

Om RELEKs effektvakt monteras finns 2-timmars-spärren inbyggd i effektvakten.

Dessa kretskort används där effekt måste kopplas ur för att undvika överbelasting av huvudsäkringarna.

Om effektuttaget är större än huvudsäkringen klarar av, kopplas förvald effekt ur i ett, två eller tre steg, beroende på vilket kretskort som används.

Kretskorten har potentialfria reläutgångar (10A) och steglös inställning, 1-9 kW, som reglerar den effekt som ska brytas bort.

Det finns även 2-timmars-spärr, för begränsning av effekt som kopplas in efter strömavbrott.

RELEKs 3-stegskort (se nedan) har även dag-/natt-funktion, vilket innebär att samtliga steg utom steg 1 kopplas bort under dagtid. Steg 1 kan då styras via termostatingången på kretskortet med en extern ”dagtermostat”. Om värmen i ackumulatortanken under dagtid sjunker under dagtermostatens inställda värde kopplas patron 1 in och höjer temperaturen i pannan eller ackumulatortanken. (Funktionen kan stängas av).

Kretskortet passar RELEKs kompletta effektvakter.

Strömtransformatorer av modell TR 3025S eller TR 12525 ska användas till kretskorten och RELEKs effektvakter.

Inställning för fastighetens huvudsäkring är mellan 16-35A. Kretskorten kan byggas om (specialbeställas hos RELEK) för huvudsäkringar mellan 35-63A.

Vid huvudsäkringar större än 63A måste extra primärtransformatorer kopplas in.

Detta kretskort, artikel 22037, är ombyggt för huvudsäkringar mellan 35-63 A.

(Bilden visar kretskortet i original, innan ombyggnad)

Inställning för fastighetens huvudsäkring är mellan 35-80 A, och effekterna kan ställas in, mellan 3 och 18 kW per steg.

Dessa kretskort används där effekt måste kopplas ur för att undvika överbelasting av huvudsäkringarna.

Om effektuttaget är större än huvudsäkringen klarar av, kopplas förvald effekt ur i ett, två eller tre steg, beroende på vilket kretskort som används. Kretskorten har potentialfria reläutgångar (10A) och steglös inställning, 3-18 kW, som reglerar den effekt som ska brytas bort.  Det finns även 2-timmars-spärr, för begränsning av effekt som kopplas in efter strömavbrott.

Kretskortet passar RELEKs kompletta effektvakter.

Strömtransformatorer av modell TR 3025-S (upp till 63A) eller TR 12525 (över 63A) ska användas till kretskorten och RELEKs effektvakter.

Dessa kretskort används där effekt måste kopplas ur för att undvika överbelasting av huvudsäkringarna.

Om effektuttaget är större än huvudsäkringen klarar av, kopplas förvald effekt ur i ett, två eller tre steg, beroende på vilket kretskort som används.

Kretskorten har potentialfria reläutgångar (10A) och steglös inställning, 1-9 kW, som reglerar den effekt som ska brytas bort.

Det finns även 2-timmars-spärr, för begränsning av effekt som kopplas in efter strömavbrott.

RELEKs 3-stegskort (se nedan) har även dag-/natt-funktion, vilket innebär att samtliga steg utom steg 1 kopplas bort under dagtid. Steg 1 kan då styras via termostatingången på kretskortet med en extern ”dagtermostat”. Om värmen i ackumulatortanken under dagtid sjunker under dagtermostatens inställda värde kopplas patron 1 in och höjer temperaturen i pannan eller ackumulatortanken. (Funktionen kan stängas av).

Kretskortet passar RELEKs kompletta effektvakter.

Strömtransformatorer av modell TR 3025S eller TR 12525 ska användas till kretskorten och RELEKs effektvakter.

Inställning för fastighetens huvudsäkring är mellan 16-35A. Kretskorten kan byggas om (specialbeställas hos RELEK) för huvudsäkringar mellan 35-63A.

Vid huvudsäkringar större än 63A måste extra primärtransformatorer kopplas in.
