Elektroniska termostater

Det finns anslutningsmöjligheter till en seriell port, MODBUS till övervakningssystem eller programmeringsnyckel. Montage på DIN-skena. Levereras med PTC-givare.

Givartyper som stöds:

PTC/NTC

J (thermopar)

J/K (thermopar)

M (multiavkännare)

2/3 Kablar Pt 100

Pt 1000

Ni 120 avkännare

0-20/4-20mA

0-10/2-10V givare

Temperaturområde: -50 till +150°C. Silikonbaserat hölje, 3 meter lång kabel.

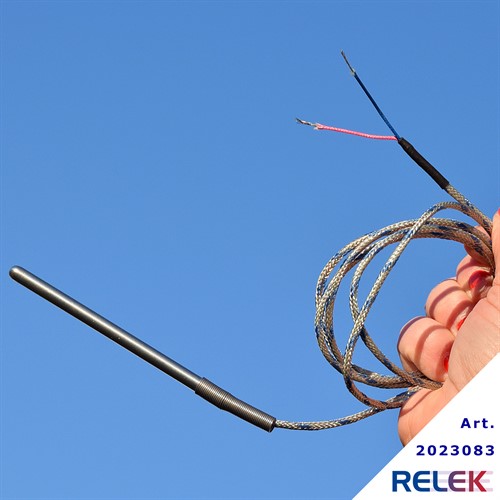

Används för EV6412.

Används för RELEKs produkt EV6412.

Temperaturområde: -40 till +250°C.

Termonic 16090 har ett stort temperaturområde, med ställbar kopplingsdifferens för stora belastningar och svår industrimiljö. Det finns två skalor att välja mellan, för att få bra temperaturinställning, -15°C till +40°C samt +40°C till +95°C. Detta ställs inuti termostaten.

Givarövervakning med LED som indikerar avbrott eller kortsluten givare. Givare är 3m lång, av PTC-typ, och polaritetsoberoende.

Även lockets insida är försedd med skala och ratten kan enkelt flyttas.

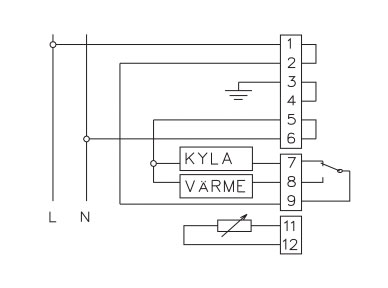

Termonic 16150 har ett extra stort temperaturområde, och ställbar kopplingsdifferens för stora belastningar och svår industrimiljö. Det finns tre skalor att välja mellan, för att få bra temperaturinställning, -15°C till +40°C, 40°C till 95°C, samt 95°C till 150°C. Detta ställs inuti termostaten.

Givarövervakning med LED som indikerar avbrott eller kortsluten givare.

Givare som är 3m lång, av PTC-typ, och polaritets-oberoende.

Även lockets insida är försedd med skala och ratten kan enkelt flyttas.

Termonic 26090 har ett stort temperaturområde, ställbar kopplingsdifferens (hysteres) för bästa styrning. Givarövervakning med LED som indikerar avbrott eller kortsluten givare.

Givare, 3m lång, av PTC-typ, som är polaritetsoberoende.

Elektronisk termostat med extern givare, för on-off-reglering. Termostatens reläkontakt växlar när temperaturen vid givaren sjunker under inställt värde. Detta indikeras av en lysdiod på termostatens framsida (gul = aktivt läge). När temperaturen sedan uppnår inställt värde återgår detta relä till viloläge, och den gula lysdioden slocknar.

Givaren (3 meter som standard) kan förlängas upp till max. 50 meter, med installationskabel min. 2 x 1mm²

Vid avbrott eller kortslutning i givaren lyser lysdioden Sensor fault röd

Inställning av temperaturområde:

Välj skala genom att vrida omkopplaren till valfritt läge, med en liten mejsel. Det finns två skalor att välja mellan, -15°C till 40°C och 40°C till 95°C.

Hysteres i styrsystem: Vrid gula reglaget medsols för ökad hysteres.

Hysteresen är ställbar mellan 1-10 grader K.

Stort temperaturområde, ställbar kopplingsdifferens för stora belastningar och svår industrimiljö. Givarövervakning med LED som indikerar avbrott eller kortsluten givare. Givare av PTC-typ, polaritetsoberoende.

I förpackningen ingår PTC-givare, 3 meter silikonkabel.

Monteras på DIN-skena.

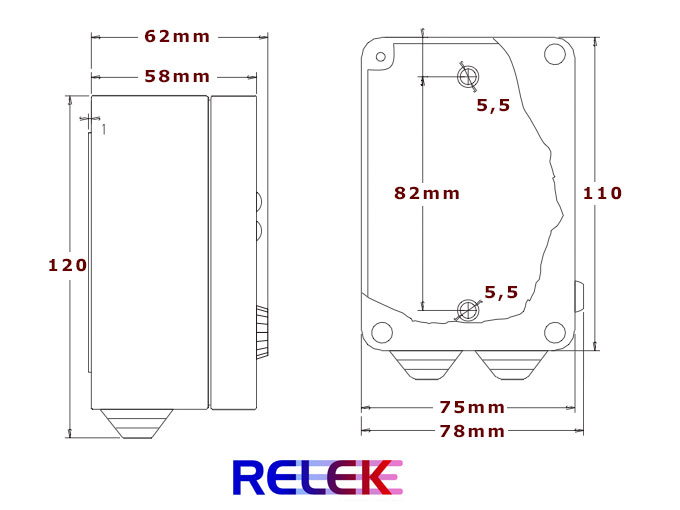

Se även mått (bilder nedan)

Denna termostat / regulator levereras med 1,5m PTC-givare, och måste därför programmeras med givartyp P0=0, vid uppstart.

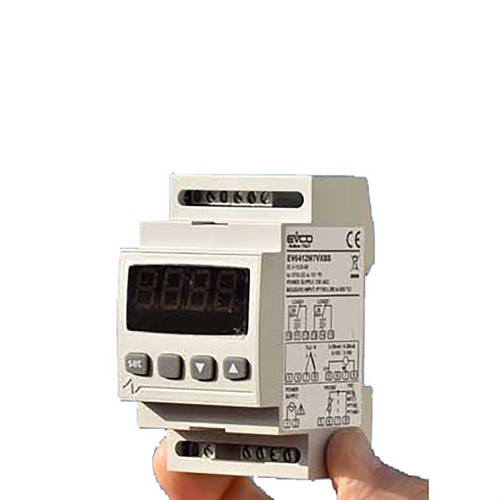

Mycket flexibel termostat, med många inställningsmöjligheter, nästan som en liten PLC. Montage på DIN-skena.

Det går att ställa in olika funktioner, baserade på 1 st givaringång och 2 st relä-utgångar.

Exempelvis kan man använda ena utgången för styrning av temperatur, och den andra för temperatur-larm vid en viss temperaturnivå. Eller så har man en två-stegs styrning av en elpatron, med justerbar hysteres (skillnad mellan till- och frånslag).

Det finns anslutningsmöjligheter till en seriell port, MODBUS, till övervakningssystem eller programmeringsnyckel.

Givartyper som stöds och kan ställas in:

0 = PTC

1 = NTC

2 = J (thermopar)

3 = K (thermopar)

4 = 3 trådar PT 100

5 = 2 trådar PT 100

6 = 3 trådar PT 1000

7 = 2 trådar PT 1000

8 = 4-20 mA

9 = 0-20 mA

10 = 2-10 V

11 = 0-10 V

12 = 3 trådar Ni 120

13 = 2 trådar Ni 120

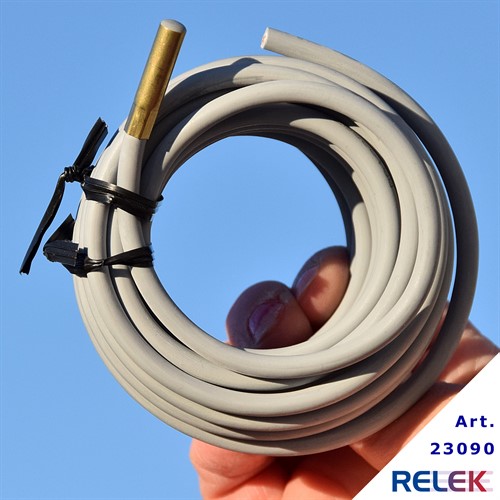

För Termonics termostater, elektronisk termostat:

RELEK-artikel nr 23080, typ 16090

samt

RELEK-artikel nr 23085, typ 26090.

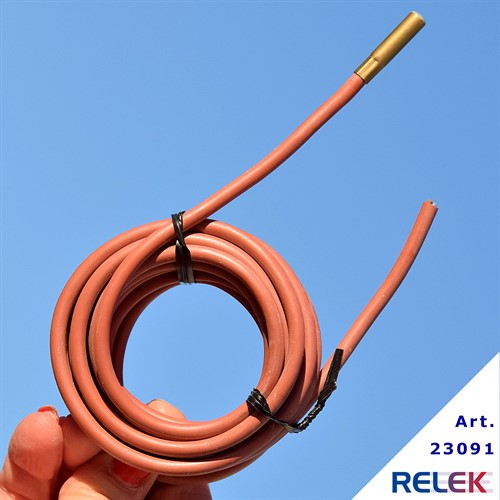

För Termonics termostater, elektronisk termostat:

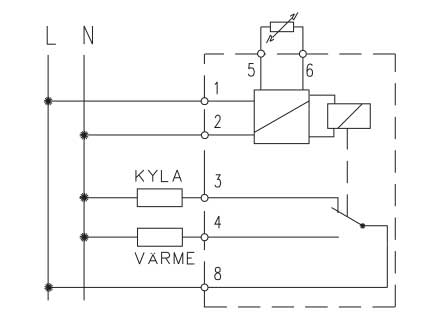

RELEK-artikel nr 23081, typ 16150

samt

RELEK-artikel nr 23086, typ 26150.

Digital värmeregulator

som används för att justera temperaturen i både värmeläge och kylläge. Den används bland annat i kylskåp, kylrum, ugnar och brännare eller för justering av omgivningstemperatur.

Denna regulator monteras på DIN-skena.

Enheten har två ingångar för anslutning av givare av olika slag (se lista), samt en digital ingång med en programmerbar funktion.

Den har två relä-utgångar, med växlande kontakter, en analog utgång och en RS-485 seriell utgång (Modbus) för anslutning till en huvudenhet (till exempel en PC eller en PLC).

Lista över givare som kan anslutas (se kopplingsschema nedan):

°  Ni 100

°  Pt 100

°  J (Fe-CuNi)

°  K (NiCr-Ni)

°  L (Fe-CuNi)

°  R (Pt13Rh-Pt)

°  S (Pt10Rh-Pt)

°  T (Cu-CuNi)

°  E (NiCr-CuNi)

°  N (NiCrSi-NiSi)

°  Linear sensors (output 0-20 mA, 4-20 mA, 0-1 V)

Ett akustiskt och visuellt larm varnar för larm på digital ingång, larm vid överskriden tröskel eller givarfel.

Det är möjligt att ställa in ett lösenord för låsa produkten - för att hindra obehöriga.

Röd LED-display som är lätt att läsa, även på avstånd.

TIPS:  Kunder som tidigare har använt den snarlika produkten VM631900 kan med fördel byta till denna produkt.

_______________________________________________________________________________________________

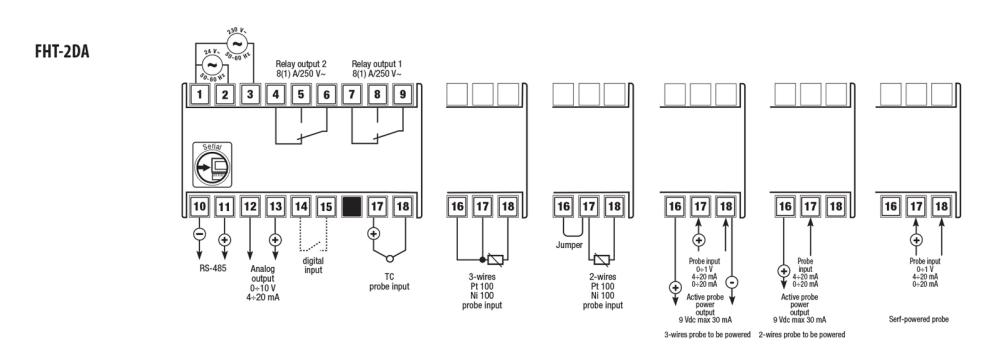

Kopplingsschema:
