Överhettningsskydd

3-poligt överhettningsskydd.

Manuell återställning.

Brytförmåga 20A 400V.

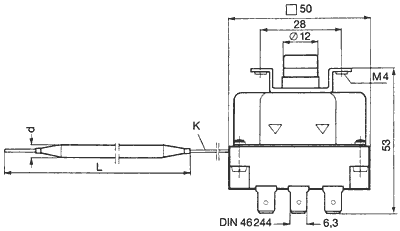

Bilden till höger visar artikel nr. 11235.

Detta överhettningsskydd har måtten

d = 4 mm, L = 235 mm, K = 420 mm.

2 st. monteringsskruvar ingår.

(Det finns även andra varianter, med olika temperatur / mått.)

Vad betyder "65-6ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 65-6 betyder att överhettningsskyddet är gjort för 65 grader, men kan lösa ut redan vid 59 grader.

1-poligt överhettningsskydd.

Brytförmåga: 16A, 230V.

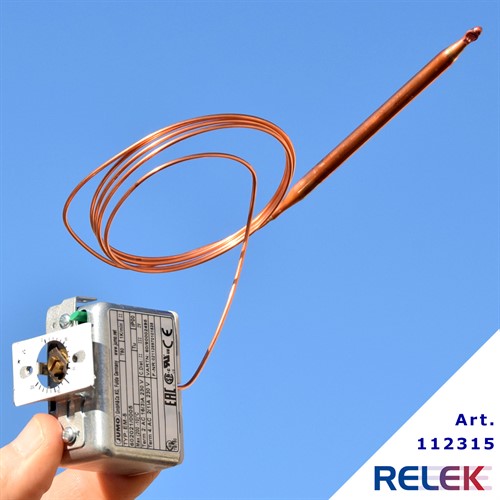

Detta överhettningsskydd (temperaturbegränsare) finns i två modeller, med olika bryttemperatur och olika dimensioner.

Överhettningsskyddet har en tryckknapp för manuell återställning.

Denna produkt har måtten:

K = 1150 mm  (kapillärrörslängd)

L = 105 mm  (bulblängd)

D = 6 mm  (bulbdiameter)

Som tillbehör finns en monteringssats (art nr 112325), som ger möjlighet till centrummontering av överhettningsskyddet.

1-poligt överhettningsskydd.

Brytförmåga: 16A, 230V.

Denna temperaturbegränsare finns i två modeller, med olika bryttemperatur och olika dimensioner.

Denna produkt har måtten

K = 1000 mm  (Kapillärrörslängd)

L = 160 mm  (Bulblängd)

D= 8 mm  (Bulbdiameter)

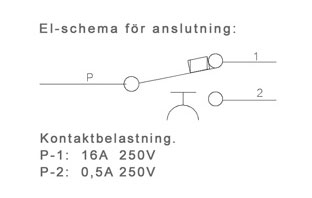

Temperaturbegränsare med växlande kontakt (3-stift), samt jordanslutning.

Montering: centrumfäste med mutter

(se olika varianter).

Dessa produkter ersätter utgången produkt: 55.12513.500 (se kryssad bild), samt även 55.12515.560

och en del andra överhettningsskydd i serien 55.125...

Temperaturbegränsare med växlande kontakt (3-stift), samt jordanslutning.

Montering: centrumfäste med mutter

(se olika varianter).

Dessa produkter ersätter utgången produkt: 55.12513.500 (se kryssad bild), samt även 55.12515.560

och en del andra överhettningsskydd i serien 55.125...

Temperaturbegränsare med växlande kontakt (3-stift), samt jordanslutning.

Montering: centrumfäste med mutter

(se olika varianter).

Dessa produkter ersätter utgången produkt: 55.12513.500 (se kryssad bild), samt även 55.12515.560

och en del andra överhettningsskydd i serien 55.125...

Monteringssats som möjliggör centrummontering av överhettningsskydd, fabrikat Jumo.

I denna sats ingår:

* Mutter, plasthuv samt dekal för temperaturområde 0-200ºC.

* Monteringsplatta med tryckknapp / återställningsknapp.

( Skruvar för standard monteringsplatta återanvänds för montage av denna monteringssats. )

3-poligt överhettningsskydd

Manuell återställning.

Brytförmåga 20A 400V.

Detta överhettningsskydd har måtten

d = 4 mm, L = 105 mm, K = 420 mm.

2 st. monteringsskruvar ingår.

(Bilden till höger visar artikel nr. 11235.

Det finns även andra varianter, med olika temperatur / mått.)

Vad betyder "102-8ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 102-8 betyder att överhettningsskyddet är gjort för 102 grader, men kan lösa ut redan vid 94 grader.

3-poligt överhettningsskydd.

Manuell återställning.

Brytförmåga 20A 400V.

Detta överhettningsskydd har måtten

K = 540 mm, D = 6 mm, L = 80 mm.

(RELEK har även andra överhettningsskydd, med olika temperatur / mått.)

2 st. monteringsskruvar ingår.

Vad betyder "110-16ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 110-16 betyder att överhettningsskyddet är gjort för 110 grader, men kan lösa ut redan vid 94 grader.

3-poligt överhettningsskydd.

Manuell återställning.

Brytförmåga 20A 400V.

Detta överhettningsskydd används av många vedeldare, med vedpanna, för att temperaturen ofta kan närma sig 100 grader. Denna temperaturbegränsare löser ut senare (tidigast vid 100 grader) jämfört med standard-temperaturbegränsare (RELEKs artikel-nr: 11235).

Denna temperaturbegränsare har också ett mycket längre kapillärrör (1490 mm) än standard-modellen (11235).

Bilden visar artikel nr. 11235, med andra mått.

Detta överhettningsskydd har måtten

d = 6 mm, L = 95 mm, K = 1490 mm.

(Det finns även andra varianter, med olika temperatur / mått.)

Vad betyder "110-10ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 110-10 betyder att överhettningsskyddet är gjort för 110 grader, men kan lösa ut redan vid 100 grader.

Kopplingsbleck / monteringsbleck i metall. 3 st kopplingsbleck per förpackning.

Sammankopplar överhettningsskyddet med elpatronen, elektriskt, samt säkrar överhettningsskyddets distans till elpatronens anslutningar. Har även elektrisk isolering (röd).

Längd, (monteringsdistans) på varje kopplingsbleck: 60 mm.

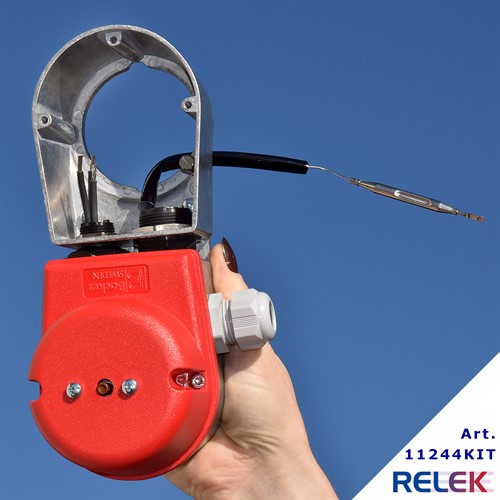

För er som tidigare har köpt RELEKs Elektroniska elpatronstyrning RK71E, finns nu detta kit, som tillägg,  om installatören bedömer att ett mekaniskt överhettningsskydd behövs.

Det är alltid installatören som har ansvaret för den totala installationen, och gör bedömningen om denna produkt ska användas.

Detta KIT innehåller ett överhettningsskydd  i box, som är monterat på en plåt. Även bottendel för den elektroniska styrningen (RELEK-artikel 11244) finns med, för enkelt och snabbt montage.

Anslutningar:

Det finns 3 anslutna kablar, från överhettningsskyddet, som är färdiga att ansluta på L1, L2, L3, på den elektroniska styrningen.

1-poligt överhettningsskydd.

Manuell återställning.

Detta överhettningsskydd har  870 mm långt kapillärrör, med en bulb som är 6 mm tjock och 77 mm lång.

D = 6 mm, L = 75 mm, K = 870 mm.

EGO 55.13522.050.

2 st. monteringsskruvar ingår.

RELEK har även andra varianter, av överhettningsskydd, med olika temperatur / mått.

Vad betyder "145-10ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 145-10 betyder att överhettningsskyddet är gjort för 145 grader, men kan lösa ut redan vid 135 grader.

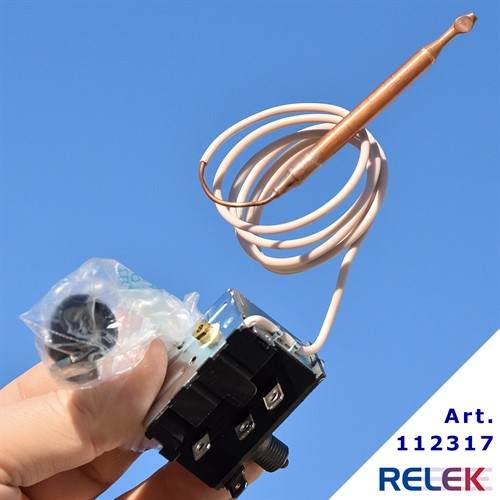

Vad betyder "95-10ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 95-10 betyder att överhettningsskyddet är gjort för 95 grader, men kan lösa ut redan vid 85 grader.

Detta överhettningsskydd har en larm-funktion, som ger spänning ut, när överhettningsskyddet bryter.

En av de tre inkopplade faserna kopplas fram på mitt-stiftet, via en växlande funktion.

Denna funktion ger 230 V, mot nollan, och kan kopplas till en lampa, ljud-signal etc, för att indikera att överhettningsskyddet har löst ut.

2 st. monteringsskruvar ingår.

Denna produkt har EGO-nummer  55.32524.160.

Vad betyder "135-12ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 135-12 betyder att överhettningsskyddet är gjort för 135 grader, men kan lösa ut redan vid 123 grader.

Detta överhettningsskydd har EGO-nummer  55.32524.010

2 st. monteringsskruvar ingår.

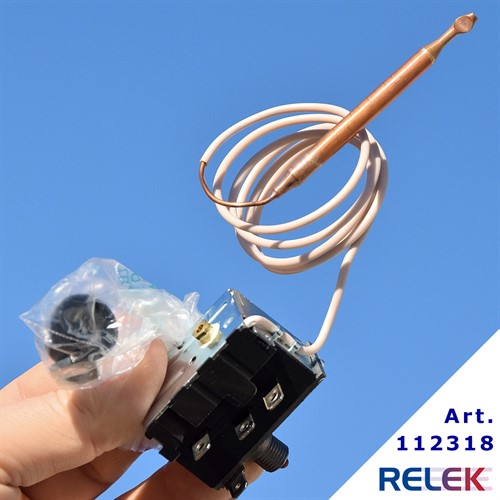

Vad betyder "105-9ºC" ?

Siffran efter minustecknet, under "Bryttemperatur" i tabellen ovan, anger temperatur-toleransen nedåt.

Exempel: 105-9 betyder att överhettningsskyddet är gjort för 105°C, men kan lösa ut redan vid 96°C.

3-poligt överhettningsskydd.

Manuell återställning. Brytförmåga 30A 400V.

Detta överhettningsskydd har måtten K = 2440 mm, D = 6 mm, L = 80 mm.

(RELEK har även andra överhettningsskydd, med olika temperatur / mått.)

2 st. monteringsskruvar ingår.

Vad betyder "165-17ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 165-17 betyder att överhettningsskyddet är gjort för 165 grader, men kan lösa ut redan vid 148 grader.

3-poligt överhettningsskydd till fritöser mm.

Manuell återställning.

Brytförmåga 20A 400V.

Monterings-kit för montering i plåt, exempelvis i fritös, består av en genomföring med 2 packningar. Här förs bulben genom och tätas med hjälp av skruven på kapillärröret (se bild).

Detta överhettningsskydd har ett extra stift, (nr 24, bilden till höger), som kan användas för indikering av överskriden temperatur, (utlöst överhettningsskydd). Då krävs manuell återställning, genom att trycka hårt på den röda knappen.

Dimensioner: K = 1790 mm, d = 6 mm, L = 85 mm.

Se även webbsidan för tillverkaren EGO:

E.G.O. överhettningsskydd / termostater

EGO nr. 55.32545.090

Vad betyder "235-16ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 235-16 betyder att överhettningsskyddet är gjort för 235 grader, men kan lösa ut redan vid 219 grader.

Brytförmåga 3 x 30 A, 400V~

EGO 55.32574.110

( tidigare EGO-nummer har varit 55.32574.010 )

2 st. monteringsskruvar ingår.

Vad betyder "360-25ºC" ?

Siffran efter minustecknet, under "Bryttemperatur", anger temperatur-toleransen nedåt. Exempel: 360-25 betyder att överhettningsskyddet är gjort för 360 grader, men kan lösa ut redan vid 335 grader.
