Stavtermostater

Dessa tillbehör används för att få stabil montering av en stavtermostat. Denna sats innehåller 3 olika bleck, som kan kombineras efter behov.

Används för att fästa olika stavtermostater, bland annat RELEKs modeller 11220 och 11222.

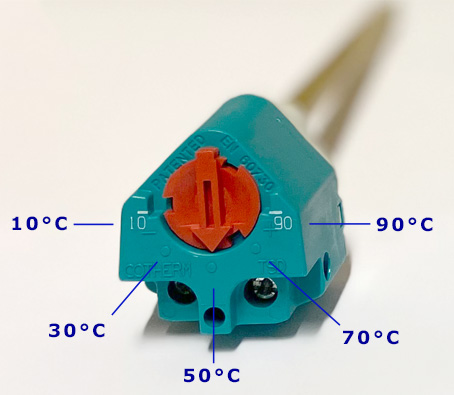

Temperatur-inställningar, se bild:

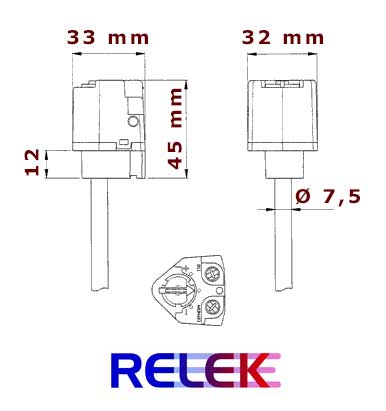

Dimensioner:

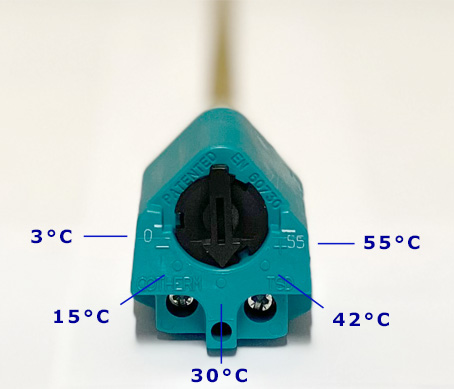

Temperatur-inställningar:

Dimensioner:

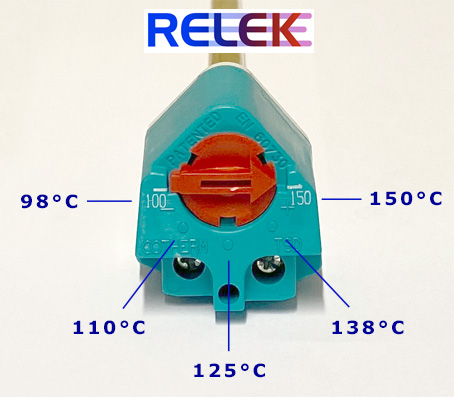

Temperatur-inställningar, se bild:

Dimensioner:

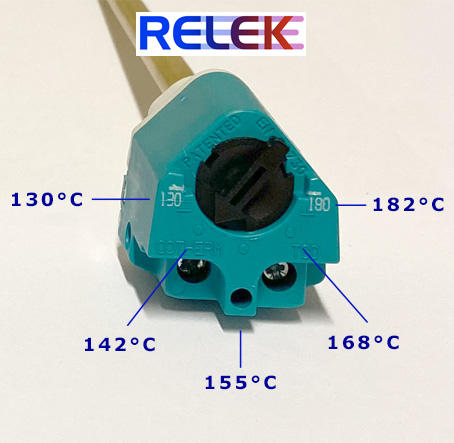

Temperatur-inställningar, se bild:

Dimensioner:

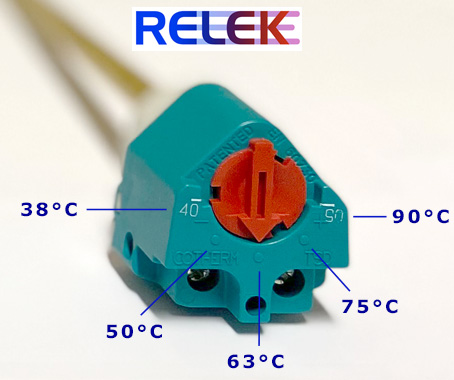

Temperatur-skala:

Dimensioner:

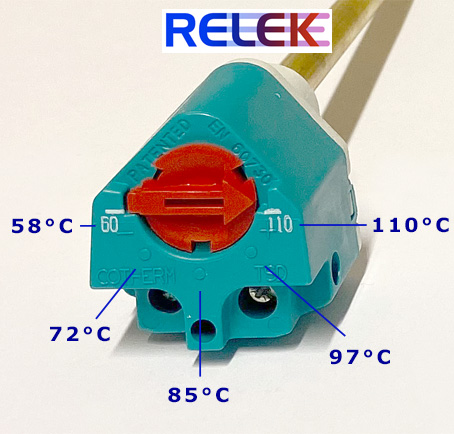

Temperatur-inställningar, se bilden:

Dimensioner:

Denna termostat kan kopplas in som termostat kombinerat med överhettningsskydd (skruv 1 och 3), eller endast som överhettningsskydd (skruv 2 och 4).

Se mått och skiss nedan:

Mått: A = 210 mm, B = 31 mm

Mått på termostat-huvud (utan metall-öglan):

53 mm bredd x 48 mm höjd,  djup:  32 mm inkl. ratt.

Denna produkt passar bra att montera i en kopplingsbox, typ K6, RELEK-artikel 11211.

En instruktion för montering finns här (PDF).

Tillverkarens benämning: TUS00095

Tips:  Om ni har en äldre termostat som behöver ersättas, t.ex. Landis & Gyr RAG6S, så går det bra att använda denna termostat. Se monterings-instruktion för ersättning av RAG 6S.

Se RELEKs sida med Stavtermostater

Denna termostat är kombinerad med överhettningsskydd.

Mått på termostat-huvud: diameter 53 mm, djup  30 mm, exklusive stift / stav.

Denna produkt används bland annat i varmvattenberedare av märket TESY, 100-liters.

Tillverkarens benämning (Cotherm): TSE00187

Se RELEKs sida med alla Stavtermostater

Temperatur-inställningar:

1 = 10°C

2 = 25°C

3 = 40°C

4 = 55°C

5 = 70°C

_________

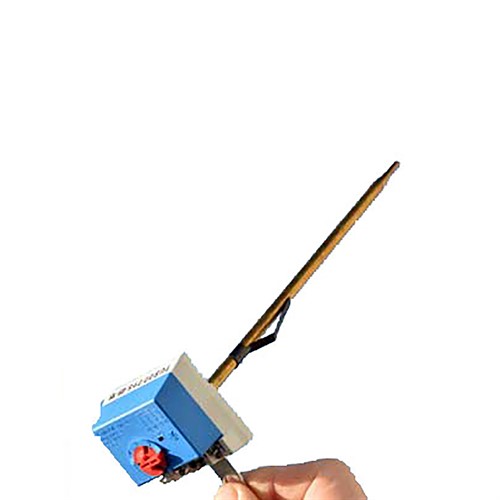

Överhettningsskyddet återställs med hjälp av en liten mejsel, som ni trycker in i hålet, till höger om vredet, märkt "Safety" (se bild)

Denna termostat kan kopplas in som termostat kombinerat med överhettningsskydd (skruv 1 och 3), eller endast som överhettningsskydd (skruv 2 och 4).

Se mått och skiss nedan:

Mått: A = 210 mm, B = 31 mm

Mått på termostat-huvud (utan metall-öglan):

53 mm bredd x 48 mm höjd,  djup:  32 mm inkl. ratt.

Tillverkarens benämning: TUS00217

Se RELEKs sida med Stavtermostater

Denna stavtermostat är 1-polig och klarar att bryta 16A vid 240V AC.

Det inbyggda överhettningsskyddet löser ut vid 96°C, och kan inte återställas, enligt EN60335-2-73. Vid utlöst överhettningsskydd byter man ut stavtermostaten.

Montagesats beställs separat, (se relaterad produkt nedan).  Denna har RELEK-artikelnummer 11215.

Slutsåld  Se ersättnings-produkt hos RELEK: artikel 11220

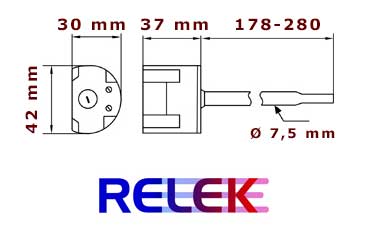

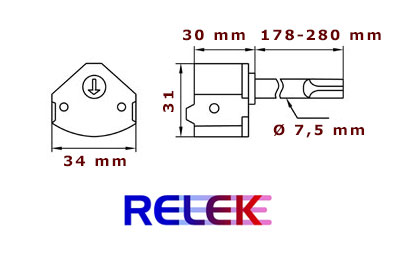

Dimensioner: (denna termostat har stavlängd: 178 mm)

Slutsåld: Se ersättnings-produkt hos RELEK: artikel 11222

Dimensioner:(denna termostat har stavlängd: 280 mm)

Dimensioner: (denna termostat har stavlängd: 280 mm)
