Instruktioner för mätning av ström, elpatroner

Till dig som är installatör: Här får du tips om hur du mäter strömmen (ampere) i en driftsatt elpatron, för att undersöka vilken ström, och därmed effekt, som elpatronen förbrukar.

Elpatronen består normalt av 3 st. olika rör eller värmeslingor, där varje rör förbrukar 1/3 av den totala effekten.

Exempel: en elpatron på 9 kW består av 3 st. rör / värmeelement på 3 kW vardera.

I en 3-fas-kopplad elpatron förser de tre faserna var sin värmeslinga, via en fiktiv nollpunkt (stjärnblecket).

Här nedan finns en tabell som anger strömmen för resp. fas, i en 400V 3-fas-kopplad elpatron.

Tips för att mäta strömmen:

1/ Se till att elpatronen är i full drift (termostat på max.)

2/ Ställ in tång-amperemetern för att mäta växelström (AC).

3/ Anslut ringen på tång-amperemetern kring den kabel / fas som du vill mäta strömmen i.

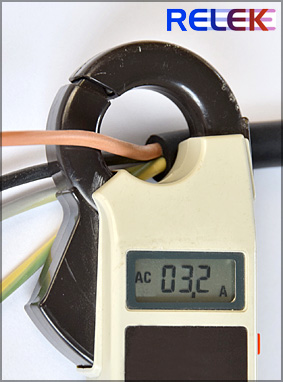

4/ Avläs värdet och jämför med tabellen nedan, för att säkerställa att rätt effekt levereras av elpatronen. I bilden ovan visar tång-amperemetern 3.2 A, vilket enligt tabellen nedan stämmer med en elpatron med 2.25 kW effekt (om alla 3 faser visar samma värde).

5/ Upprepa mätningen för alla de 3 faserna. Kontrollera att dessa värden är ungefär lika stora. Viss avvikelse i decimalerna kan förekomma, eftersom det finns viss tolerans vid tillverkningen.

OBS ! Alla värden i tabellen nedan är teoretiskt beräknade. I verkligheten kan de variera, eftersom det finns en viss tolerans vid tillverkningen.

Elpatron:	Effekt/slinga:	Ström:	Motstånd, ohm:
1,5 kW	500 W	2,2 A	105,8  Ω
2 kW	667 W	2,9 A	79,3  Ω
2,25 kW	750 W	3,2 A	70,5  Ω
3 kW	1 000 W	4,3 A	52,9  Ω
4,5 kW	1 500 W	6,5 A	35,3  Ω
6 kW	2 000 W	8,7 A	26,5  Ω
7,5 kW	2 500 W	10,8 A	21,2  Ω
9 kW	3 000 W	13,0 A	17,6  Ω
12 kW	4 000 W	17,3 A	13,2  Ω
15 kW	5 000 W	21,7 A	10,6  Ω

OBS ! Strömvärden i tabellen är beräknade för 400V 3-fas (stjärnkopplat 400V, utan nolla)

Se även RELEKs sida med alla elpatroner.
