Instruktioner för mätning av motstånd, elpatroner

Till dig som är installatör: Här får du tips om hur du mäter motståndet (ohm) i en elpatron, för att säkerställa att värmeslingorna kan värma som de ska.

Elpatronen består normalt av 3 st. olika rör eller värmeslingor, med 1/3 av den totala effekten per rör.

Exempel: en elpatron på 9 kW består av 3 st. rör / värmeelement på 3 kW vardera.

Varje värmeslinga har ett visst motståndsvärde (mäts i ohm, Ω), som beror på slingans effekt.

Här nedan finns en tabell som anger motståndsvärdet för resp. effekt, vid 230V.

Tips för att mäta motståndet / ohm-värdet:

1 / Se till att elpatronen är strömlös.

2 / Demontera kopplingsboxen, för att komma åt anslutningarna, på elpatronelementet.

3 / Koppla loss kablarna från elpatron-elementet.

4 / Ställ in mätinstrumentet för ohm-mätning, Ω

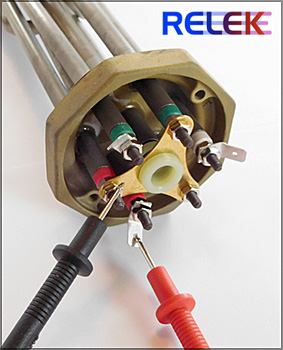

5 / Mät motståndet genom att hålla mät-proberna (röd resp. svart) mot elslingans båda anslutningar (i bilden ovan de rödmarkerade anslutningarna). Gör motsvarande mätning för de tre rören / värmeslingorna (ofta markerade med grön, röd, vit). Stjärnblecket på bilden kan sitta kvar, då det endast kopplar samman ena änden på de tre rören.

OBS ! Alla värden i tabellen nedan är teoretiskt beräknade. I verkligheten kan dessa värden variera, eftersom det finns en viss tolerans vid tillverkningen.

Elpatron:	Effekt/slinga:	Motstånd, ohm:	Ström:
1,5 kW	500 W	105,8  Ω	2,2 A
2 kW	667 W	79,3  Ω	2,9 A
2,25 kW	750 W	70,5  Ω	3,2 A
3 kW	1 000 W	52,9  Ω	4,3 A
4,5 kW	1 500 W	35,3  Ω	6,5 A
6 kW	2 000 W	26,5  Ω	8,7 A
7,5 kW	2 500 W	21,2  Ω	10,8 A
9 kW	3 000 W	17,6  Ω	13,0 A
12 kW	4 000 W	13,2  Ω	17,3 A
15 kW	5 000 W	10,6  Ω	21,7 A

OBS ! Motståndsvärden i tabellen är beräknade för 230V spänning över slingan (stjärnkopplat 400V, 3-fas, utan nolla)
