Olika inkopplingar till elpatroner: Y-koppling och D-koppling Se en film (nedan)

Elpatronelement-kopplingar, mer fakta: D-koppling och Y-koppling av elpatroner.

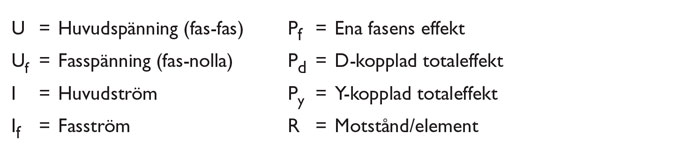

Teckenförklaring

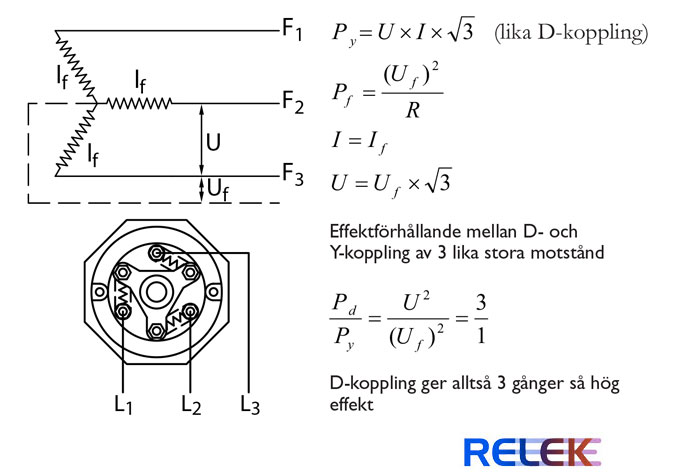

Y-koppling av elpatron (Stjärnkoppling) Se formler för uträkning av effekt:

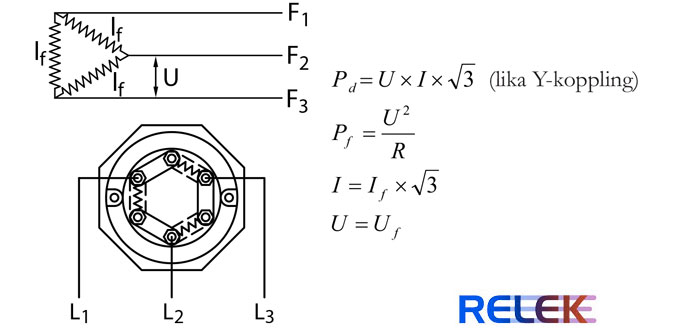

D-koppling av elpatron (Deltakoppling) Se formler för uträkning av effekt:

Läs mer om 3-fas, trefassystem, Y-koppling, D-koppling (Wikipedia)
