Elpatroner, 4-stegs, 30-90°C

ELPATRON 4-stegs, 9kW, utan 2 timmars spärr och kontaktor

Komplett elpatron, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 4-stegs termostat, 3-poligt överhettningsskydd.

Elpatronen finns med R50-gänga i mässing (denna elpatron) eller med triangelfäste, typ CTC, (se annan produkt).

TIPS: För värmepannor och ackumulatortankar med extra djupa R50-muffar (mer än 50 mm) används elpatronelement med 150 mm inaktiv del, för att undvika överhettning i muffen (se andra RELEK-produkter).

Alla element är 400V kopplade vid leverans. Kopplingsbox (K8) av pressgjuten aluminium.

Elpatronelement i rostfritt stål (denna elpatron), eller i koppar (annan produkt).

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron (PDF).

ELPATRON 4-stegs, 9kW, utan 2 timmars spärr och kontaktor

Elpatron anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 4-stegs termostat, 3-poligt överhettningsskydd. Elpatronen finns med R50-gänga i mässing (denna produkt) eller med triangelfäste, typ CTC (se annan RELEK-produkt).

För värmepannor och ackumulatortankar med extra djupa R50-muffar (mer än 50 mm) används detta elpatronelement med 150 mm inaktiv del, för att undvika överhettning i muffen (se förklarande bild).

Alla element är 400V kopplade vid leverans. Kopplingsbox (K8) av pressgjuten aluminium.

Elpatronelement i rostfritt stål (denna elpatron), eller i koppar (se annan RELEK-produkt).

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron (PDF).

ELPATRON 4-stegs, 9kW, utan 2 timmars spärr och kontaktor

Elpatron anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 4-stegs termostat, 3-poligt överhettningsskydd.

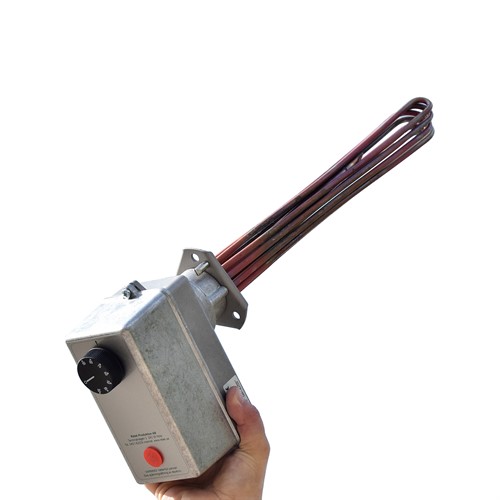

Elpatron med triangelfäste, typ CTC (se bild).

Denna elpatron är försedd med 6 rör, vilket behövs för att termostat-reglera i flera steg.

Dessutom får man en fas-jämn belastning på både halv och hel effekt.

Alla element är 400V kopplade vid leverans. Kopplingsbox (K8) av pressgjuten aluminium.

Elpatronelement i koppar (denna elpatron), eller i rostfritt stål (annan RELEK-produkt).

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron (PDF).

Komplett elpatron, 9kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med kopplingsbox innehållande 4-stegs termostat, 3-poligt överhettningsskydd, kontaktor och 2 timmars tidrelä för inkopplingsfördröjning av halva effekten.

Denna elpatron finns med R50-gänga i mässing (denna elpatron) eller med triangelfäste, typ CTC (se annan produkt).

Denna elpatron används för att värma vatten. Effekt: 9kW.

TIPS: I värmepannor och ackumulatortankar med extra djupa R50-muffar (mer än 50 mm) används elpatronelement med 150 mm inaktiv del, för att undvika överhettning i muffen (se andra RELEK-produkter).

Alla element är 400V kopplade vid leverans. Kopplingsbox (K8) av pressgjuten aluminium. Elpatronelement i rostfritt stål (denna elpatron), eller i koppar (se annan produkt). Elpatronen är förberedd för effektvakt.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron (PDF, 380 kb).

Elpatron, 9kW, 150 mm inaktiv del, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med kopplingsbox innehållande 4-stegs termostat, 3-poligt överhettningsskydd, kontaktor och 2 timmars tidrelä för inkopplingsfördröjning av halva effekten.

Denna elpatron finns med R50-gänga i mässing (denna elpatron) eller med triangelfäste, typ CTC (se annan produkt).

Denna elpatron används för att värma vatten. Effekt: 9kW.

I värmepannor och ackumulatortankar med extra djupa R50-muffar (mer än 50 mm) används elpatronelement med 150 mm inaktiv del, för att undvika överhettning i muffen (se förklarande bild).

Alla element är 400V kopplade vid leverans. Kopplingsbox (K8) av pressgjuten aluminium. Elpatronelement i rostfritt stål (denna elpatron), eller i koppar (se annan produkt). Elpatronen är förberedd för effektvakt.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron (PDF, 380 kb).

Elpatron, 9kW, CTC-fläns, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C, med 2-h-spärr och kontaktor.

Komplett elpatron: försedd med kopplingsbox innehållande 4-stegs termostat, 3-poligt överhettningsskydd, kontaktor och 2 timmars tidrelä för inkopplingsfördröjning av halva effekten.

Denna elpatron finns med triangelfäste, typ CTC, se bild (gäller denna elpatron) eller med R50-gänga i mässing (se annan produkt).

Denna elpatron används för att värma vatten.

Den är försedd med 6 rör, vilket behövs för att termostat-reglera i flera steg.

Dessutom får man en fas-jämn belastning på både halv och hel effekt.

Alla element är 400V kopplade vid leverans. Kopplingsbox (K8) av pressgjuten aluminium. Elpatronelement i koppar (denna elpatron) eller rostfritt stål (se andra produkter). Elpatronen är förberedd för effektvakt.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron (PDF, 380 kb).
